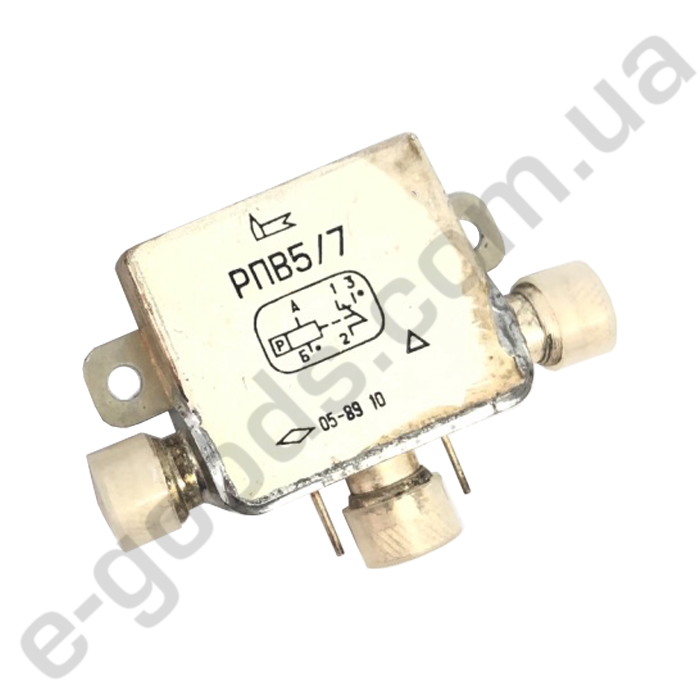

Реле РПВ5/7 РС4.521.326

Реле РПВ-5/7 РС4.521.326 негерметичное, высокочастотное, поляризованное, двухпозиционное, с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 500 МГц при мощности до 24 Вт и частотой до 1000 МГц при мощности до 2 Вт.
Реле РПВ-5/4, РПВ5/7 соответствует требованиям ГОСТ 16121-86 и техническим условиям Бг0.452.002 ТУ.

Конструктивные данные.
При подаче напряжения положительной полярности на вывод Б обмотки и напряжения отрицательной полярности на вывод А обмотки замыкаются контакты 2 и 5 и размыкаются контакты 1 и 2 у реле РПВ-5/4 и РПВ-5/7.
При подаче на выводы А и Б обмотки напряжения обратной полярности реле РПВ-5/7 не срабатывает, а у реле РПВ-5/4 замыкаются контакты 1 и 2 и размыкаются контакты 2 и 5.
Реле РПВ-5/7 – одностабильное, реле РПВ-5/4 – двустабильное.

Технические характеристики.
Ток питания обмотки – постоянный.
Сопротивление изоляции между токоведущими Элементами, между токоведущими элементами и корпусом, МОм:
– в нормальных климатических условиях (обмотка обесточена) – 200
– при максимальной температуре (после выдержки обмотки под рабочим напряжением) – 20
– между контактами в нормальных климатических условиях (обмотка обесточена) – 500
в условиях повышенной влажности:
– между контактами, между контактами и корпусом – 10
– между обмоткой и корпусом – 5
Испытательное переменное напряжение между токоведущими элементами, токоведущими элементами и корпусом, В:
– в нормальных климатических условиях – 500
– в условиях повышенной влажности – 300
– при пониженном атмосферном давлении – 180
Суммарное время нахождения обмотки под напряжением при максимальной температуре – 500 ч при скважности 1,5 – 3.
Масса реле не более 30 г.
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) – 12 лет.
