Опис
Структура условного обозначения:

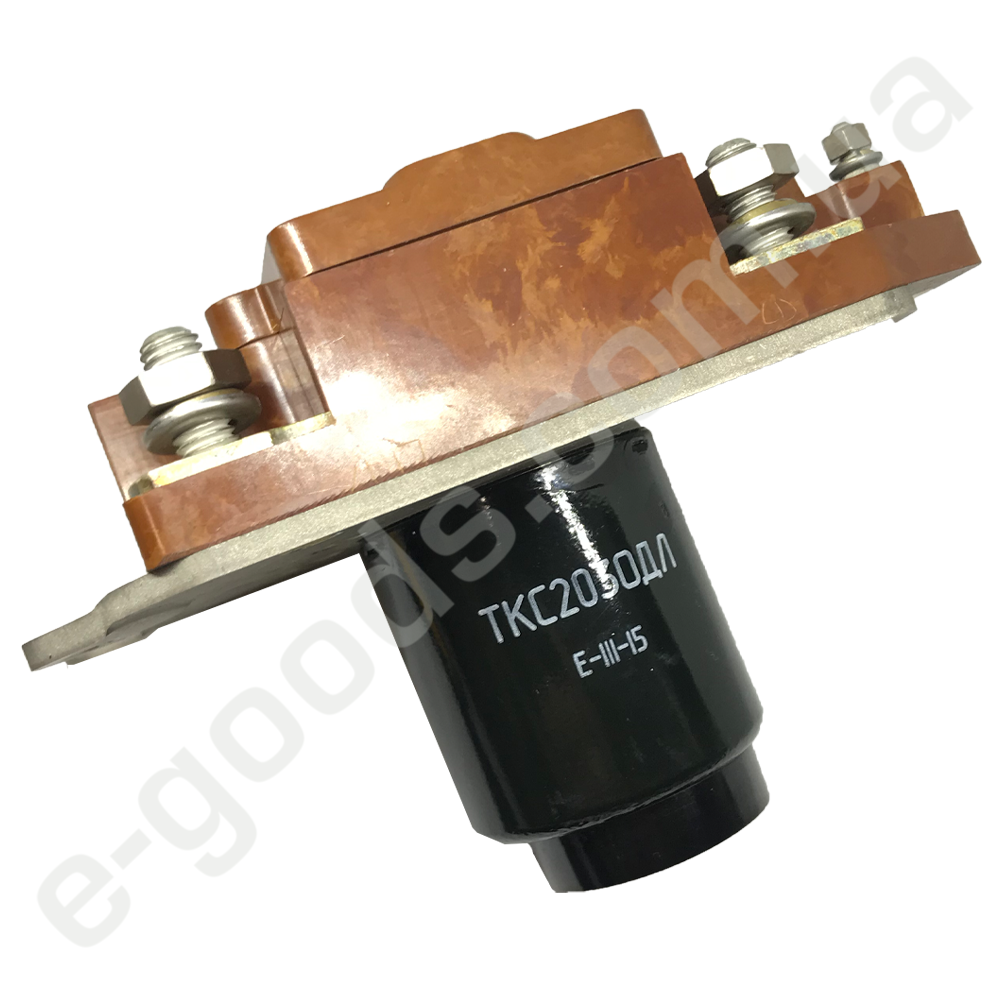

ТКС203ОДЛ
– Т – номинальное напряжение в цепи обмотки управления контактора: Т – 27 В;
– К – обозначение аппарата: К – контактор;
– С – номинальная коммутируемая сила тока А:
– буква Д – десятки;
– буква С – сотни;
– 2 – указывает число единиц данного разряда;
– 0 – число независимых размыкающих контактов;
– 3 – число независимых замыкающих контактов;
– О – максимально допустимая температура окружающей среды: О – 85°С;
– Д – режим работы продолжительный;
– Л – облегченный вариант.Основные технические характеристики контактора ТКС203ОДЛ:
• Номинальная величина тока коммутируемой цепи, А …… 200
• Диапазон напряжений в цепи контактов, В:
– постоянного тока …… 24-30
– переменного тока …… 110-210
• Диапазон токов в цепи контактов, А …… 20-200
• Диапазон напряжения постоянного тока в цепи управления, В …… 24-30
• Температуры окружающего воздуха …… от -60 до +85 °С
• Масса кг, не более …… 1,15
