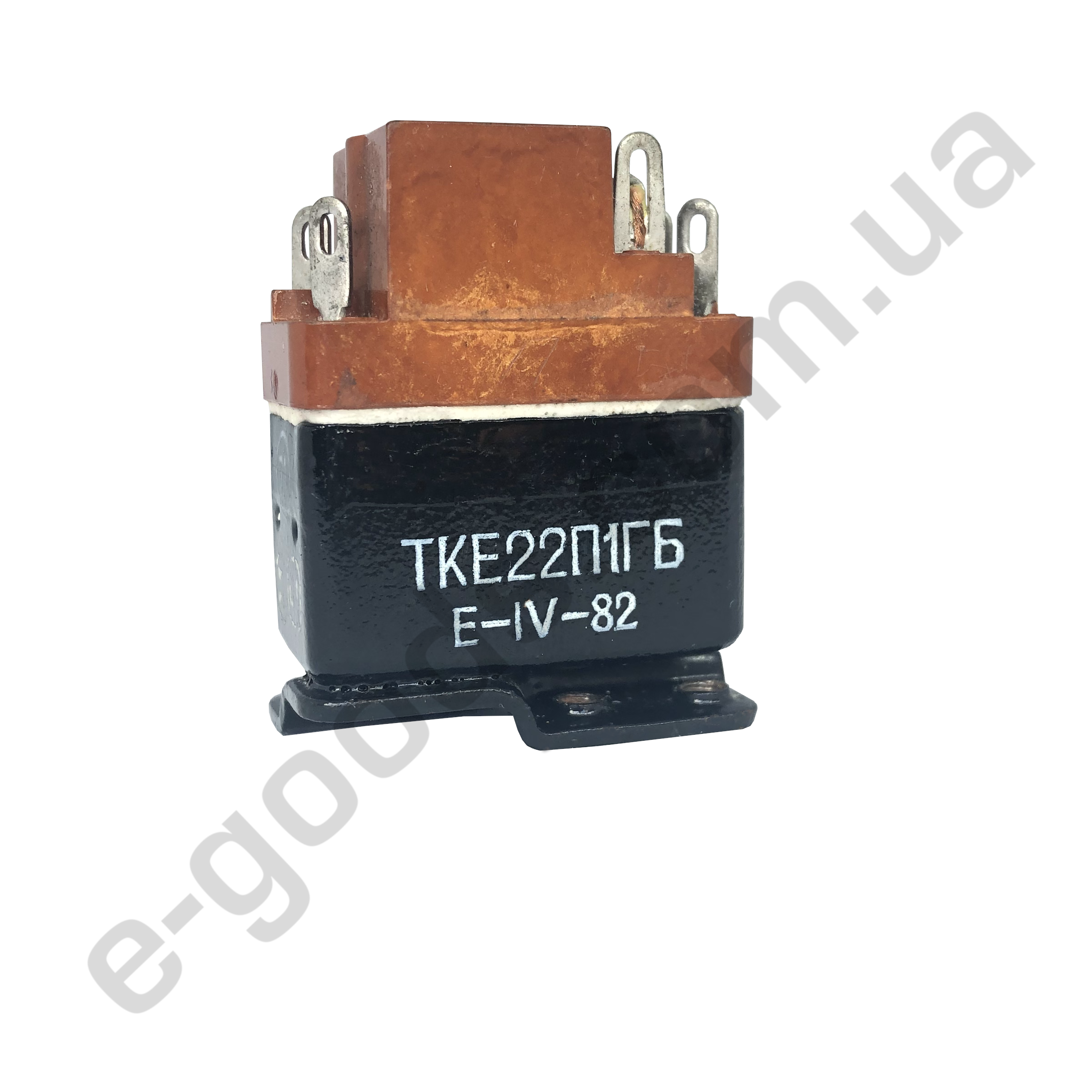

Реле ТКЕ22П1ГБ
₴1,700.00
ТКЕ22П1ГБ
Реле электромагнитное коммутационное нейтральное ТКЕ22П1ГБ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.Структура условного обозначения:
ТКЕ22П1ГБ
– Т – номинальное напряжение обмотки управления 27в;
– К – коммутационное реле с питанием цепи управления постоянным током;
– Е – значение номинального тока в цепи главных контактов, обозначает разряд:
– Н – ноль целых;
– Е – единицы;
– Д – десятки;
– 2 – указывает количество единиц данного разряда;
– 2П – обозначает количество переключающих контактов;
– 1 – количество независимых замыкающих контактов;
– Г – герметичные.
– Б – модификация.
Реле электромагнитное коммутационное нейтральное ТКЕ22П1ГБ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.Структура условного обозначения:
ТКЕ22П1ГБ
– Т – номинальное напряжение обмотки управления 27в;
– К – коммутационное реле с питанием цепи управления постоянным током;
– Е – значение номинального тока в цепи главных контактов, обозначает разряд:
– Н – ноль целых;
– Е – единицы;
– Д – десятки;
– 2 – указывает количество единиц данного разряда;
– 2П – обозначает количество переключающих контактов;
– 1 – количество независимых замыкающих контактов;
– Г – герметичные.
– Б – модификация.
Основные технические характеристики реле ТКЕ22П1ГБ:
• Диапазон напряжений постоянного тока в цепи контактов, В …… 5-30
• Диапазон напряжений переменного тока в цепи контактов, В …… 12-220
• Диапазон токов в цепи контактов, А …… 0,001-2
• Диапазон напряжений в цепи управления постоянного тока, В …… 24-30
• Количество коммутируемых цепей, шт …… 2
• Конструктивное исполнение …… герметичные
• Масса, кг …… 0,05
