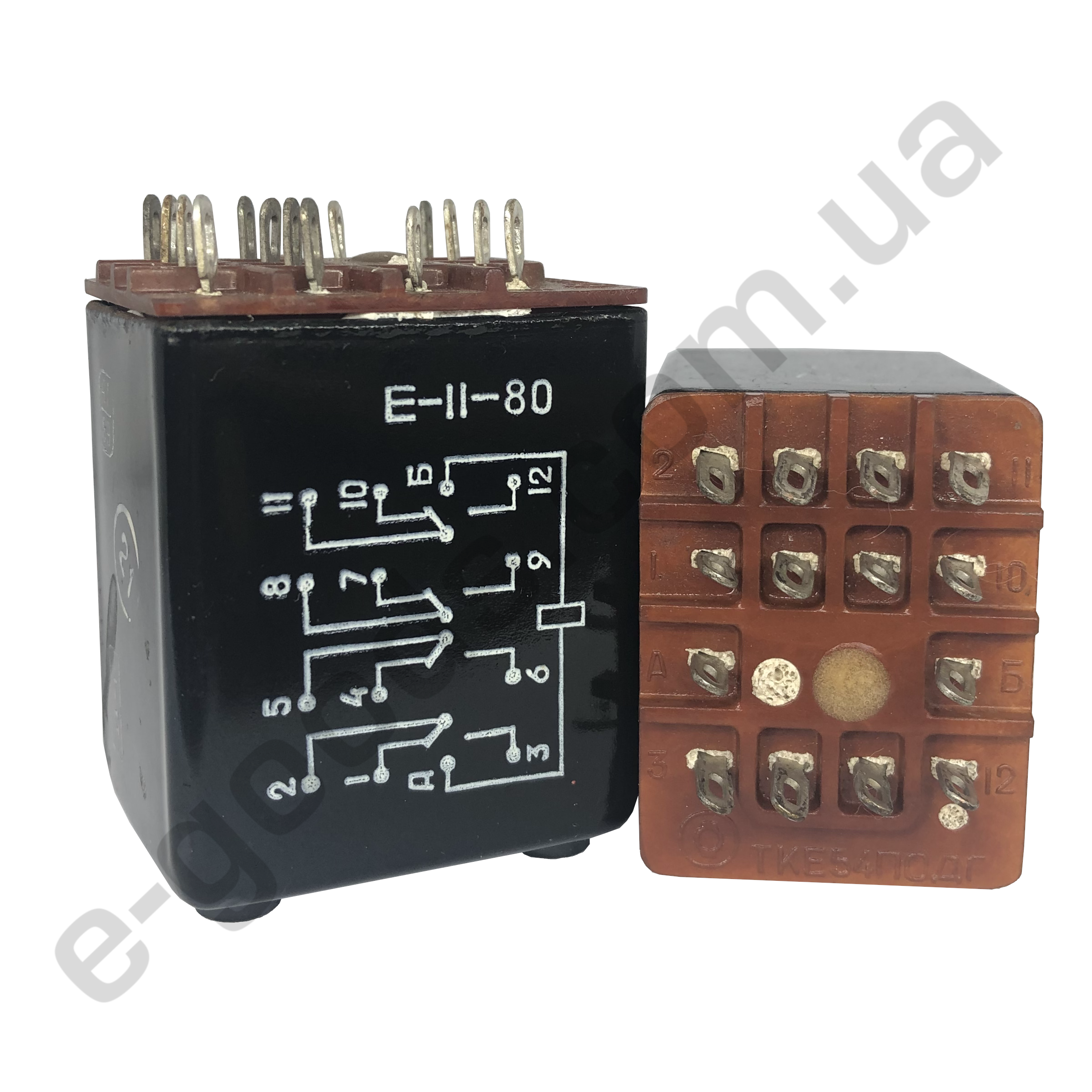

ТКЕ54ПОДГ
Реле электромагнитное коммутационное герметичное ТКЕ54ПОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.Структура условного обозначения:
ТКЕ54ПОДГ
– Т – номинальное напряжение обмотки управления 27В постоянного тока;
– К – коммутационное реле с питанием цепи управления постоянным током;
– Е – значение номинального тока в цепи главных контактов, обозначает разряд:
– Н – ноль целых;
– Е – единицы;
– Д – десятки;
– 5 – указывает количество единиц данного разряда;
– 4П – обозначает количество переключающих контактов;
– ОД – максимально допустимая температура окружающей среды – 85°С;
– Г – герметичные.Основные технические характеристики реле ТКЕ52ПОДГБ:
• Диапазон напряжений постоянного тока в цепи контактов, В …… 5-30
• Диапазон напряжений переменного тока в цепи контактов, В …… 12-220
• Диапазон токов в цепи контактов, А …… 0,05-5
• Диапазон напряжений в цепи управления постоянного тока, В …… 24-30
• Количество коммутируемых цепей, шт …… 4
• Конструктивное исполнение …… герметичные
